Réponse directe : La courroie trapézoïdale et la courroie Poly V diffèrent par leur principe de contact avec la poulie : la première s’accroche par sa section en V dans les gorges trapézoïdales, la seconde multiplie les stries fines pour offrir une grande surface de contact. Ce profil détermine la puissance transmissible, la flexibilité, l’encombrement et le rayon de poulie minimal — et c’est l’application concrète de votre machine qui dicte le bon choix, non une hiérarchie de qualité entre les deux technologies.
Face à une courroie usée ou une nouvelle installation, la question se pose systématiquement : quelle technologie de transmission adopter entre le profil trapézoïdal classique et la courroie Poly V multi-stries ? Sans fiche technique d’origine, le risque d’erreur de référence pèse lourd : glissement, usure prématurée, perte de puissance ou arrêt machine prolongé. Comprendre le principe mécanique de chaque profil et savoir traduire les critères techniques en décision d’achat permet de commander la bonne courroie du premier coup et de limiter les interruptions de production.
Chaque profil répond à des contraintes mécaniques différentes — puissance, encombrement, flexibilité, rendement — et convient à des applications spécifiques. L’objectif reste le même : identifier le profil adapté à votre machine, lire correctement les marquages ou mesures, et trouver la référence disponible rapidement pour remettre l’équipement en service.

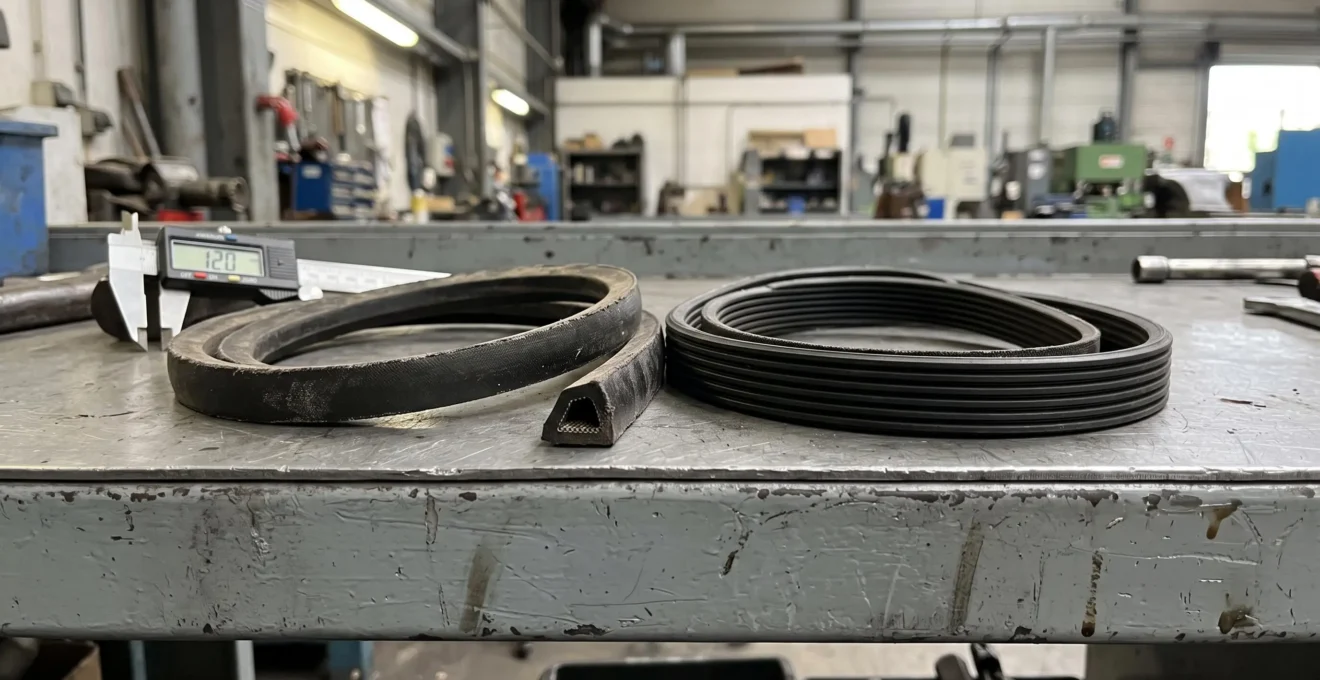

Courroie trapézoïdale et courroie Poly V : deux profils, deux principes de transmission
La courroie trapézoïdale présente une section en forme de V qui s’insère dans les gorges trapézoïdales de la poulie. Ce profil concentre la pression de contact sur les flancs inclinés de la courroie, créant un effet de coin qui augmente l’adhérence et la capacité à transmettre la puissance sans glisser. La transmission s’effectue par friction entre la surface du V et les parois de la gorge, ce qui limite le nombre de gorges simultanées sur une même poulie et impose un dimensionnement spécifique en fonction de la charge.
La courroie Poly V, également appelée courroie côtelée ou courroie à stries, adopte une structure différente : une série de petites nervures longitudinales remplace la section trapézoïdale unique. Ces stries fines s’engagent dans des gorges correspondantes sur la poulie, multipliant les surfaces de contact et répartissant la charge sur une largeur réduite. Selon Hutchinson Systèmes de Transmission, cette multiplication des stries permet un rapport de transmission jusqu’à 1:60 contre 1:20 pour une courroie trapézoïdale, et autorise des diamètres de poulie réduits jusqu’à 9 mm contre plus de 50 mm pour les profils trapézoïdaux classiques.
Ce mode de contact influe directement sur le comportement mécanique de chaque courroie. La trapézoïdale concentre l’effort sur une surface réduite et exige une tension de montage précise pour éviter le glissement ou l’usure des flancs. La Poly V répartit la charge sur plusieurs stries et tolère mieux les petites variations de tension, tout en réduisant l’encombrement radial nécessaire. Un support pédagogique du Réseau Canopé, rédigé par O. Marchais en 2021, distingue la courroie trapézoïdale, la courroie à stries Poly V et la courroie crantée comme des familles technologiques à part entière, chacune répondant à des contraintes de transmission spécifiques.
Pour approfondir le choix et disposer d’une large gamme de profils trapézoïdaux classiques en stock, la boutique dymatec-transmissions.com propose des références Optibelt disponibles immédiatement, avec prix affichés en HT et livraison en France métropolitaine.
Quelle courroie transmet le plus de puissance ?
La puissance transmissible dépend du profil, du nombre de gorges ou de stries, et de la surface de contact effective avec la poulie. La courroie trapézoïdale compense sa surface de contact limitée par l’effet de coin : à tension égale, elle transmet une puissance plus élevée qu’une courroie plate, comme le confirme une ressource pédagogique de génie mécanique spécialisée en transmissions mécaniques. Toutefois, ce gain reste conditionné par la taille de la section (profils Z, A, B ou SPZ, SPA, XPA selon les normes ISO et DIN) et par le nombre de courroies jumelées montées côte à côte si la charge l’exige.
La courroie Poly V multiplie les stries pour offrir une surface de contact cumulée supérieure, ce qui autorise la transmission de puissances importantes tout en réduisant la largeur totale de la courroie. Le nombre de stries varie selon l’application : une courroie à 4 stries convient aux petites motorisations compactes, tandis qu’une courroie à 12 ou 16 stries gère des entraînements plus exigeants. Cette modularité permet d’ajuster la capacité de transmission sans modifier le diamètre de poulie, un avantage déterminant lorsque l’encombrement radial est contraint.
| Critère | Courroie trapézoïdale | Courroie Poly V |
|---|---|---|
| Principe de contact | Section en V, effet de coin | Multi-stries, grande surface de contact |
| Puissance transmissible | Élevée par section, modulable par jumelage | Élevée par multiplication des stries |
| Flexibilité et rayon de poulie minimal | Section épaisse, rayon minimal supérieur à 50 mm | Stries fines, rayon minimal jusqu’à 9 mm |
| Encombrement radial | Important | Réduit |
| Rendement et glissement | Bon rendement, glissement possible si tension incorrecte | Très bon rendement, glissement réduit grâce à la répartition de charge |
La flexibilité constitue un critère décisif lorsque le diamètre de poulie est limité par la compacité de la machine. La section trapézoïdale épaisse résiste moins bien aux rayons de courbure serrés et impose des poulies de diamètre supérieur pour éviter la fatigue prématurée du caoutchouc et des renforts textiles. La Poly V, de structure plus fine et souple, s’accommode de poulies de petit diamètre sans contrainte excessive, ce qui autorise des entraînements très compacts — un atout pour l’outillage motorisé, les électroménagers techniques ou les systèmes embarqués.
Le rendement énergétique et le glissement influent sur la durée de vie et la consommation d’énergie de la transmission. La courroie trapézoïdale offre un bon rendement lorsque la tension de montage est correctement ajustée, mais elle devient sensible au glissement si la charge augmente ou si la tension diminue avec l’usure. La courroie Poly V répartit la charge sur plusieurs stries, ce qui réduit le risque de glissement et maintient un rendement élevé sur une plage de fonctionnement plus large, à condition que les poulies restent propres et correctement alignées.
Dans quels cas choisir l’un plutôt que l’autre ?
La courroie trapézoïdale convient aux entraînements industriels classiques où la puissance à transmettre justifie une section robuste et où l’encombrement radial ne pose pas de contrainte critique. Les machines d’atelier, compresseurs, ventilateurs industriels, pompes de moyenne puissance et transmissions agricoles tirent parti de la fiabilité éprouvée du profil trapézoïdal, de sa disponibilité immédiate en stock et de sa facilité de remplacement sans outillage spécifique. Le jumelage de plusieurs courroies permet d’augmenter la capacité de transmission sans modifier les poulies existantes, ce qui simplifie la maintenance sur des équipements anciens ou standardisés.
Situations favorables à la courroie trapézoïdale
- Transmission de puissance moyenne à élevée sur équipement industriel standard
- Diamètre de poulie suffisant (supérieur à 50 mm) sans contrainte d’encombrement
- Maintenance simple avec pièces disponibles en stock local
- Machines existantes équipées de poulies trapézoïdales normalisées
La courroie Poly V s’impose lorsque l’encombrement radial est limité, que plusieurs entraînements doivent cohabiter sur un axe commun ou que la compacité de la motorisation constitue un critère de conception déterminant. Les motorisations compactes, machines de petit outillage, systèmes d’entraînement multiple (alternateur, pompe à eau, compresseur de climatisation sur un moteur thermique), équipements embarqués et applications nécessitant des rapports de transmission élevés exploitent pleinement la flexibilité et la répartition de charge de la Poly V.
- Encombrement radial contraint ou diamètre de poulie inférieur à 50 mm :
Privilégier la courroie Poly V, capable de fonctionner sur des poulies de petit diamètre sans fatigue excessive.
- Puissance élevée avec poulies de diamètre standard (supérieur à 50 mm) :
Opter pour la courroie trapézoïdale, dont la section robuste et l’effet de coin garantissent une transmission fiable sans multiplication des stries.
- Entraînements multiples sur un même axe ou besoin de rapport de transmission élevé :
Choisir la courroie Poly V, qui réduit l’encombrement latéral et autorise des rapports jusqu’à 1:60.
- Équipement ancien avec poulies trapézoïdales déjà installées :
Conserver le profil trapézoïdal pour éviter le changement de poulies et simplifier le remplacement.
Comment identifier et commander la bonne référence sans se tromper

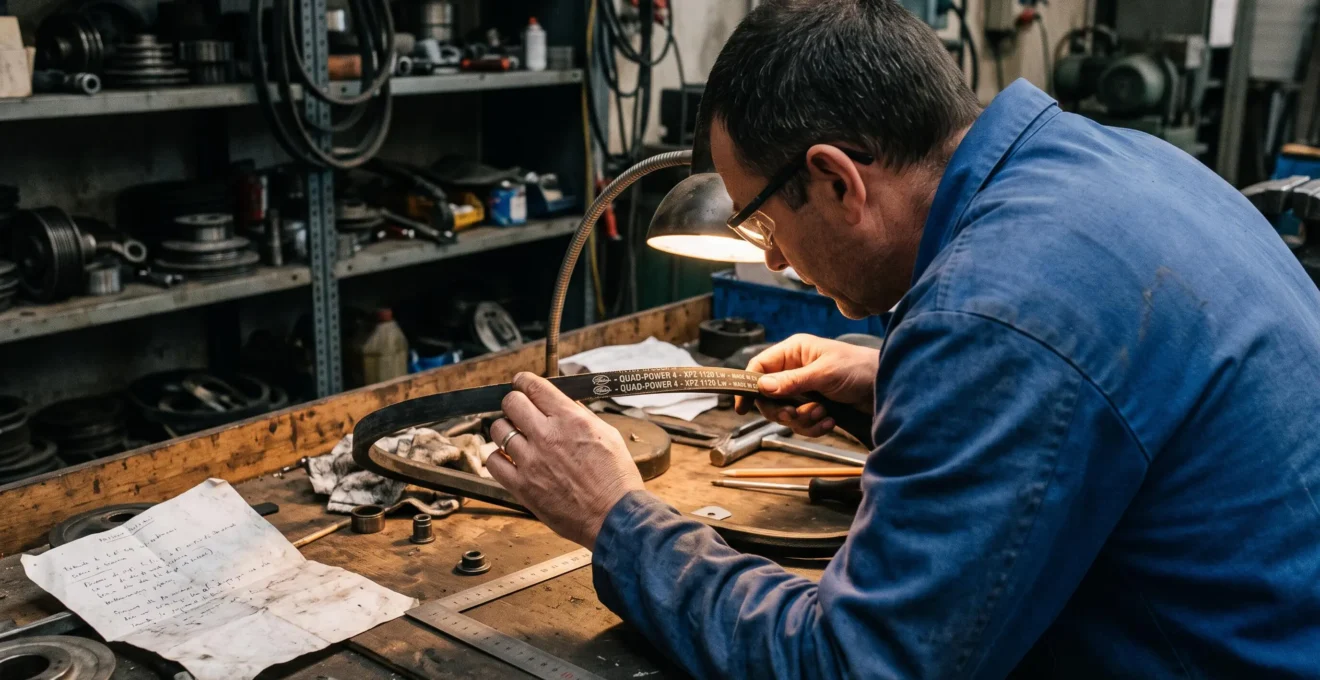

L’identification de la courroie existante repose sur la lecture du marquage imprimé sur la face interne ou externe de la courroie. Ce marquage indique généralement le profil (Z, A, B pour les trapézoïdales classiques, SPZ, SPA, XPA pour les trapézoïdales étroites, ou PJ, PK, PL, PM pour les Poly V), suivi de la longueur primitive ou développée exprimée en millimètres ou en pouces selon la norme. Une courroie marquée SPZ 1320 désigne un profil trapézoïdal étroit de longueur primitive 1320 mm, tandis qu’une Poly V marquée 6PK1820 indique 6 stries de profil K et une longueur primitive 1820 mm.
Lorsque le marquage est illisible ou effacé par l’usure, la mesure directe de la courroie devient nécessaire. Pour une courroie trapézoïdale, mesurez la largeur supérieure de la section avec un pied à coulisse, puis la longueur développée en posant la courroie à plat et en mesurant le périmètre intérieur ou extérieur selon la norme appliquée (la longueur primitive se situe entre les deux). Pour une courroie Poly V, comptez le nombre de stries visibles, mesurez l’écartement entre stries pour identifier le profil (J, K, L ou M), puis mesurez la longueur développée de la même manière. Ces mesures permettent de retrouver la référence équivalente dans les catalogues constructeurs ou auprès des distributeurs spécialisés.
- Démontez la courroie usée et recherchez le marquage imprimé
Nettoyez la surface de la courroie pour rendre le marquage lisible, puis notez le profil et la longueur indiqués (exemple : SPZ 1320 ou 6PK1820).
- Si le marquage est illisible, mesurez la largeur de section et le nombre de stries
Utilisez un pied à coulisse pour mesurer la largeur supérieure d’une courroie trapézoïdale, ou comptez les stries d’une Poly V et mesurez leur écartement pour identifier le profil.
- Mesurez la longueur développée de la courroie
Posez la courroie à plat et mesurez le périmètre intérieur ou extérieur, puis appliquez le coefficient de conversion du constructeur si nécessaire pour obtenir la longueur primitive.
- Vérifiez la compatibilité avec les poulies existantes
Assurez-vous que le profil de la courroie correspond aux gorges des poulies, et que le nombre de stries ou de gorges correspond à la capacité de transmission requise.
- Commandez la référence exacte auprès d’un distributeur disposant du stock
Privilégiez un fournisseur proposant les marques reconnues (Optibelt, Gates, Continental) avec disponibilité immédiate et livraison rapide pour limiter l’arrêt machine.
Les profils trapézoïdaux courants en France suivent les normes ISO et DIN : les profils Z, A, B correspondent aux sections classiques de largeur croissante, tandis que les profils SPZ, SPA, SPB et SPC (aussi appelés XPZ, XPA, XPB, XPC selon les fabricants) désignent les courroies trapézoïdales étroites, offrant un rapport puissance/encombrement amélioré. Les courroies jumelées (deux ou trois courroies trapézoïdales accolées) portent les références 2Z, 3A, 2SPZ, etc., et nécessitent des poulies à gorges multiples pour fonctionner correctement.
Un cas d’usage concret illustre cette démarche : le remplacement de la courroie de tondeuse nécessite souvent l’identification du profil exact sans documentation technique disponible, et la mesure directe devient alors le seul moyen fiable d’obtenir la bonne référence avant de commander la pièce de remplacement.
Point de vigilance sur la compatibilité : Une courroie trapézoïdale ne peut pas remplacer une courroie Poly V sur les mêmes poulies, et inversement. Les gorges des poulies sont spécifiques à chaque profil, et une erreur de référence entraîne un montage impossible ou un fonctionnement dégradé avec glissement et usure prématurée. Vérifiez toujours le profil des gorges de poulie avant de commander la courroie de remplacement.
Questions fréquentes sur le choix entre courroie trapézoïdale et Poly V
Peut-on remplacer une courroie trapézoïdale par une courroie Poly V sur une même machine ?
Non, les deux profils ne sont pas interchangeables sans modifier les poulies. Les gorges trapézoïdales ont un angle et une profondeur spécifiques adaptés à la section en V de la courroie trapézoïdale, tandis que les gorges des poulies Poly V présentent un profil multi-stries avec un angle différent. Monter une courroie Poly V sur des poulies trapézoïdales, ou l’inverse, provoque un mauvais contact, du glissement, une usure accélérée et une perte de puissance. Le remplacement d’un profil par l’autre exige le changement simultané de toutes les poulies de la transmission.
Quelle courroie dure le plus longtemps entre une trapézoïdale et une Poly V ?
La durée de vie dépend davantage des conditions d’utilisation, de la tension de montage, de l’alignement des poulies et de la qualité de la courroie que du profil lui-même. Une courroie trapézoïdale correctement tendue et montée sur des poulies bien alignées offre une longévité comparable à une courroie Poly V dans les mêmes conditions. Toutefois, la Poly V tolère mieux les petites variations de tension et les désalignements légers grâce à la répartition de charge sur plusieurs stries, ce qui peut prolonger sa durée de vie dans des environnements de maintenance moins rigoureux. Les deux profils nécessitent une inspection régulière et un remplacement dès l’apparition de fissures, de glissement ou de bruit anormal.
Comment savoir si une courroie doit être remplacée ?
Plusieurs signes indiquent qu’une courroie arrive en fin de vie : fissures visibles sur les flancs ou la surface de contact, glissement audible ou détectable par perte de puissance, bruit anormal (sifflement, crissement), traces d’usure excessive ou de brillance sur les flancs pour une trapézoïdale, stries déchirées ou manquantes pour une Poly V, ou allongement excessif nécessitant un réglage de tension fréquent. Remplacez la courroie dès l’apparition de ces symptômes pour éviter une rupture en service et un arrêt machine prolongé.
Quelle est la différence entre une courroie trapézoïdale classique et une courroie trapézoïdale dentée ?
La courroie trapézoïdale dentée, aussi appelée courroie crantée ou courroie synchrone à section trapézoïdale, combine un profil extérieur trapézoïdal avec une face interne crantée qui s’engrène dans des dents sur la poulie. Ce principe élimine tout glissement et garantit un rapport de transmission constant, ce qui convient aux applications nécessitant une synchronisation précise (arbre à cames, machines-outils, entraînements de précision). La courroie trapézoïdale classique transmet la puissance uniquement par friction et tolère un léger glissement, ce qui simplifie le montage et réduit le coût, mais empêche toute synchronisation entre les arbres.
Le choix entre courroie trapézoïdale et courroie Poly V repose sur une analyse objective des contraintes mécaniques de votre application : puissance à transmettre, encombrement disponible, diamètre de poulie, flexibilité requise et compatibilité avec les poulies existantes. Aucun des deux profils ne surpasse l’autre dans l’absolu — chacun répond à des besoins spécifiques et offre des performances adaptées à son domaine d’application. L’identification rigoureuse de la référence, par lecture du marquage ou mesure directe, garantit le remplacement correct et limite les arrêts machine coûteux. Disposer d’une source d’approvisionnement fiable avec stock disponible et livraison rapide complète cette démarche en permettant une remise en service dans les meilleurs délais.
